三、缩水甘油酯型爱游戏老版本下载

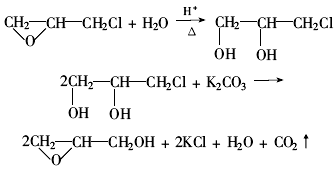

由多元酸或酸酐和环氧氯丙烷或环氧丙醇经缩聚反应而制得的。 （一）对苯二甲酸二缩水甘油酯 对苯二甲酸二缩水甘油酯是以对苯二甲酸为原料，由三步合成的。 （1）环氧丙醇的制备：

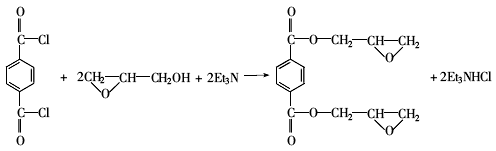

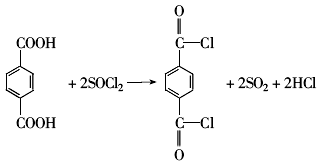

（2）对苯二甲酰氯的制备： （3）对苯二甲酰氯与环氧丙醇合成对苯二甲酸二缩水甘油酯：
对苯二甲酸二缩水甘油酯的固化产物在+120～-180℃都有优异的粘结强度，可满足国防和宇航业的特殊需要。 （二）内次甲基四氢邻苯二甲酸二缩水甘油酯 内次甲基四氢邻苯二甲酸二缩水甘油酯（以下简称为NAG环氧），它是以NA酸酐为原料经以下步骤制得。 （1）NA酸酐水解： （2）NA酸和环氧氯丙烷加成反应： （3）加成物环化反应： NAG爱游戏老版本下载
的典型性能： 外观 黄色液体 环氧值/mol·(100g)-1 0.570 碘值/mgl·g-1 81.8 可水解氯含量/%（质量分数） 1.25 挥发分/% 0.18 密度（25℃）/g·cm-3 1.263 折光率（25℃） 1.5032 黏度/Pa·s（25℃） 1.16 （40℃） 0.27 （60℃） 0.069 NAG爱游戏老版本下载
另一特点是黏度低对增强纤维的浸润性很好，25℃时的黏度仅是双酚A型爱游戏老版本下载

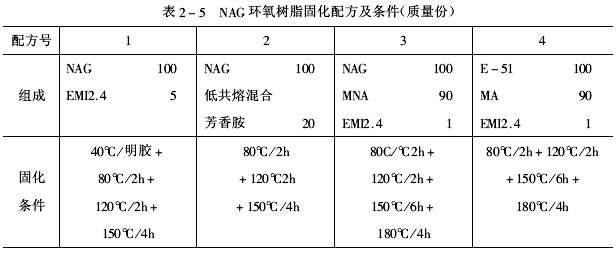

的1/10。 NAG爱游戏老版本下载 浇铸料的组成及固化条件见表2-5，其性能见表2-6及表2-7。

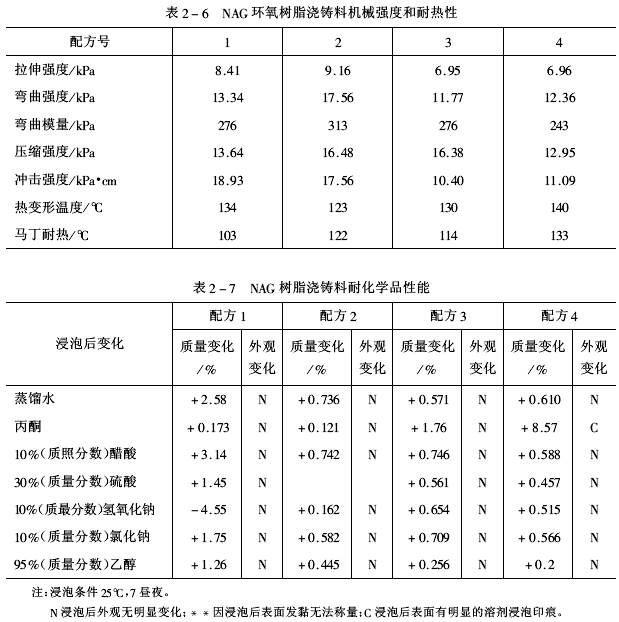

从表2-6中可以看出NAG树脂所有的浇铸料都有良好的机械强度和耐热性，特别是以低共熔混合芳香胺固化体系综合性能为优越，并具有良好的介电性能和耐电弧性。 从表2-7中可以看到MAG-EM1，2，4体系的浇铸件浸泡后质量变化均达百分之几的数值，这可能是由于树脂中含有一定的氯代醇（可水解氯）妨碍了阴离子聚合而引起的。除了NAG-低共熔混合芳香胺体系浇铸料在30%硫酸（质量分数）中浸泡表面发黏外NAG固化物和E-51双酚A 爱游戏老版本下载

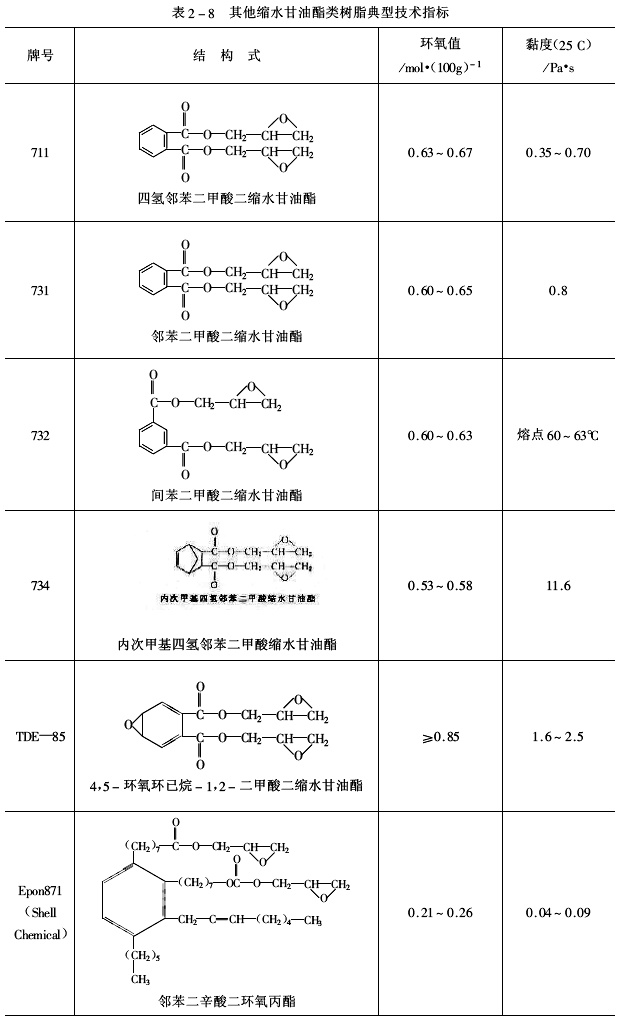

一样具有良好的耐化学品性。值得注意的是NAG浇铸料均有良好的耐丙酮性，浸泡7 昼夜后不仅外观无变化而质量变化也小，为制造特定耐化学品涂料和贮罐的应用提供了依据。 其他缩水甘油酯类树脂典型技术指标见表2-8。
|
