偶联剂是一类分子两端含有能分别与无机物和有机物反应的不同性质官能团的低（高）分子化合物。其一种基团能与被粘物表面反应，另一种基团则与有机物分子反应，以化学键的形式将两种性质不同的材料牢固地结合在一起。偶联剂在两种不同物质界面之间起架桥作用，从而改善了胶黏剂和被粘物的表面性能，增加了界面黏附性，提高了使用的耐久性。因此，偶联剂又称架桥剂，可以认为偶联剂是一种能增进有机物与无机物之间黏合性能的具有两性结构的助剂。

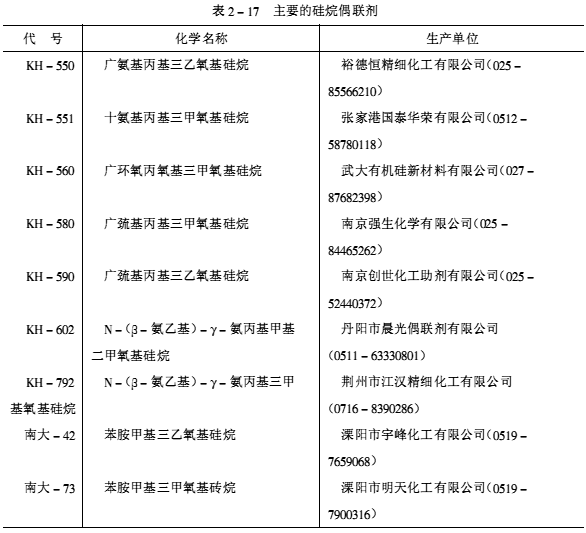

   按照化学结构可分为有机硅烷类偶联剂和非硅烷类偶联剂，后者又包括钛酸酯偶联剂、铝酸酯偶联剂、铝钛复合偶联剂、锆类偶联剂、铝锆酸酯偶联剂、锡酸酯偶联剂、磷酸酯偶联剂、异氰酸酯偶联剂、有机铬偶联剂、稀土偶联剂、大分子钛酸酯偶联剂等。环氧胶黏剂中多用硅烷偶联剂，其次是钛酸酯偶联剂、铝酸酯偶联剂、铝锆酸酯偶联剂等。环氧胶所用的有机硅烷偶联剂见表2-17。





   有机硅烷偶联剂用量很少，作用很大，一般1～5份，多则有害无益。可以采用表面处理法、胶中迁移法或是二者兼用。表面处理法即是将选定的硅烷偶联剂配成0.5%～1%的乙醇（95%）溶液，涂布在经表面处理的被粘表面上，晾干后于110～120℃烘干30min，冷却至室温待用。胶中迁移法就是将3～5份（按E-51爱游戏老版本下载 100质量份计）偶联剂加入环氧胶中，混合均匀，在涂胶后至固化过程中，偶联剂靠扩散迁移到被粘物表面，产生偶联作用。

   近些年来，Japan Energy公司开发一种带咪唑基的硅烷偶联剂，具有促进爱游戏老版本下载 固化和高吸附铜及铜合金的能力。德国Wacker-Chemie公司开发了有直接效果的硅烷偶联剂Addid 906，与可比的官能化硅烷不同，无需活化或水解。

   适用于环氧胶黏剂的钛酸酯偶联剂品种有TTOPP-38S、NDZ-401（美国牌号KR-41B）、NDZ-109、OL-T999（KR-TTS）、TTOP-12等。DL-41、ASA等铝酸酯偶联剂可用于爱游戏老版本下载 与铝粉、轻质碳酸钙、石墨的体系，具有防沉效果，并能提高粘接强度。
